Pomiar zużywanej energii elektrycznej (oraz innych parametrów) możliwy jest z wykorzystaniem dedykowanych urządzeń, takich jak analizatory zużycia energii elektrycznej. Ważne jest, aby udostępniały możliwość odczytu mierzonych parametrów z poziomu aplikacji nadrzędnej (wykorzystując, na przykład protokół Modbus TCP). Przykładowym urządzeniem, który może zostać wykorzystane do tego celu jest EnVidis Starter – gotowe do wdrożenia i uruchomienia urządzenie, przydatne, jeżeli w miejscu pomiaru zużycia energii elektrycznej nie ma miejsca na umieszczenie analizatora energii w istniejącej szafie sterowniczej. Dostęp do mierzonych parametrów jest zapewniony poprzez protokół Modbus TCP, a wykorzystanie do komunikacji interfejsu Ethernet ułatwia wdrożenie urządzeń do systemu monitoringu.

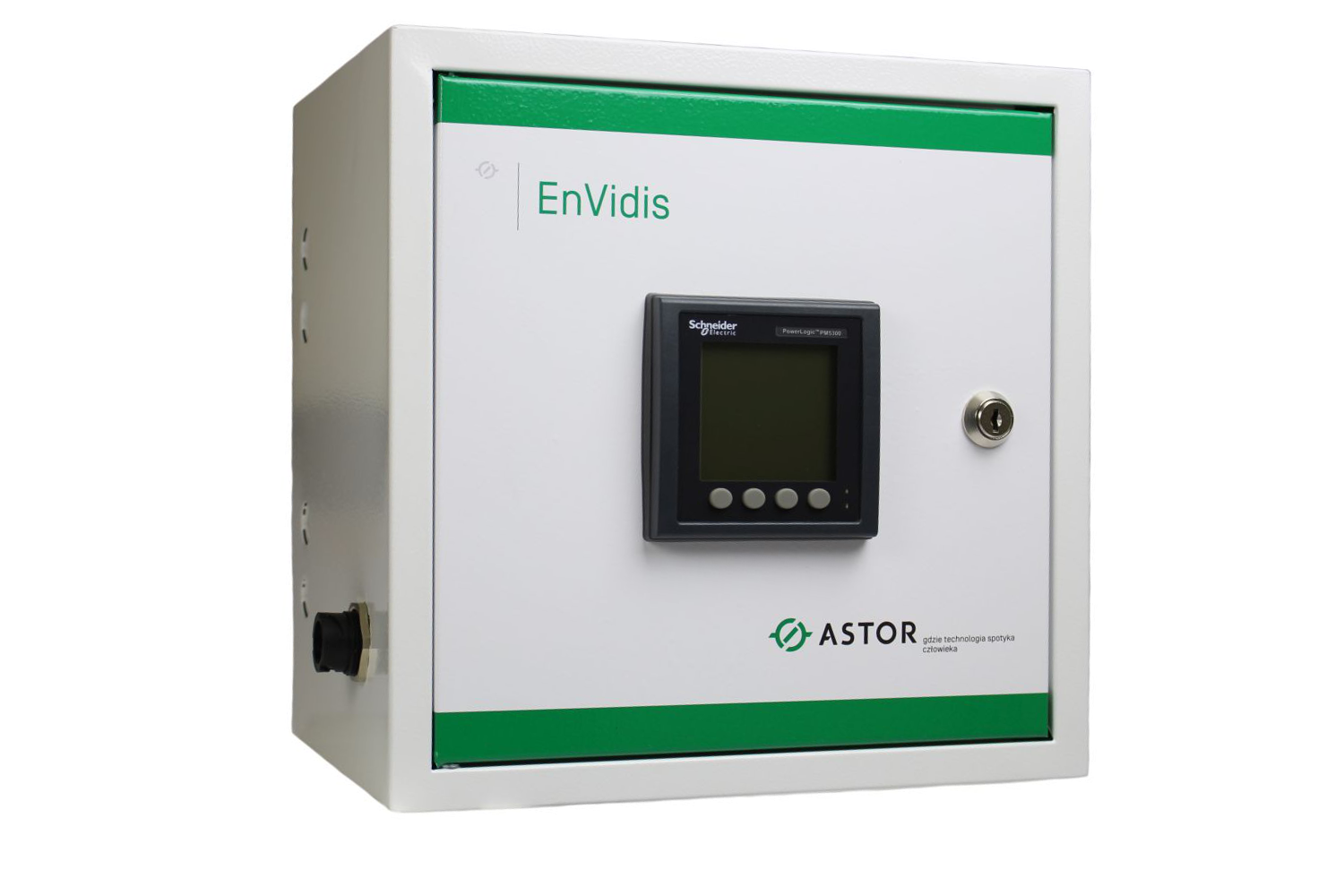

Rysunek 1 EnVidis Starter - urządzenie służące do pomiaru zużycia energii elektrycznej

Drugi parametr – przepływ – jest możliwy do wyznaczenia z wykorzystaniem szerokiej gamy urządzeń pomiarowych – przepływomierzy elektromagnetycznych, ultradźwiękowych, ciśnieniowych, itd. Również i w tym przypadku istotna jest możliwość przekazania, w sposób automatyczny, informacji o wielkości mierzonego parametru do systemu nadrzędnego (wizualizacja). W ten sposób możliwe będzie zestawienie ze sobą danych o zużywanej energii elektrycznej oraz przepływie, co finalnie będzie prowadzić do wyznaczenia współczynnika energochłonności.

Korzyści wynikające ze znajomości współczynnika energochłonności energetycznej

Znajomość chwilowych wartości parametrów, o których jest mowa, pozwala w czasie rzeczywistym kontrolować stan pracy monitorowanych urządzeń – pomp. Wartość współczynnika energochłonności oraz jego zmienności w czasie pozwala na bardzo precyzyjną analizę pracy monitorowanego obiektu. W pierwszej kolejności – precyzyjna znajomość ilości energii, jaka jest zużywana w danym miejscu pozwala na obliczenie dokładnych kosztów jego pracy. Znacznie większe możliwości daje zestawienie informacji o zużywanej energii z danymi o ilości przepompowanego medium – wyznaczenie współczynnika energochłonności. Parametr ten opisuje wprost wydajność, z jaką pracuje dane urządzenie i pozwala monitorować na bieżąco jego kondycję. Stopniowe pogarszanie współczynnika energochłonności (przepompowanie 1m3 medium wymaga zużycia coraz większej ilości energii) może być informacją o postępującym zużyciu elementów wchodzących w skład pompy, a skokowe jego pogorszenie może świadczyć o zbliżaniu się awarii. Informacje te mogą posłużyć do planowania przeglądów, czy remontów takich obiektów, co z jednej strony będzie prowadzić to zmniejszenia średniego zużycia energii elektrycznej, a z drugiej – zmniejszy prawdopodobieństwo wystąpienia awarii, które mogą być fatalne w skutkach. Finalnie – działania te przyczyniają się do zmniejszenia kosztów pracy tego typu obiektów, generując znaczne oszczędności finansowe związane z obniżeniem kosztów energii elektrycznej oraz zmniejszeniem częstotliwości występowania awarii. Więcej informacji na stronie www.envidis.pl
